| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Tenkai |
| ได้รับการรับรอง: | ISO9001-2015 |

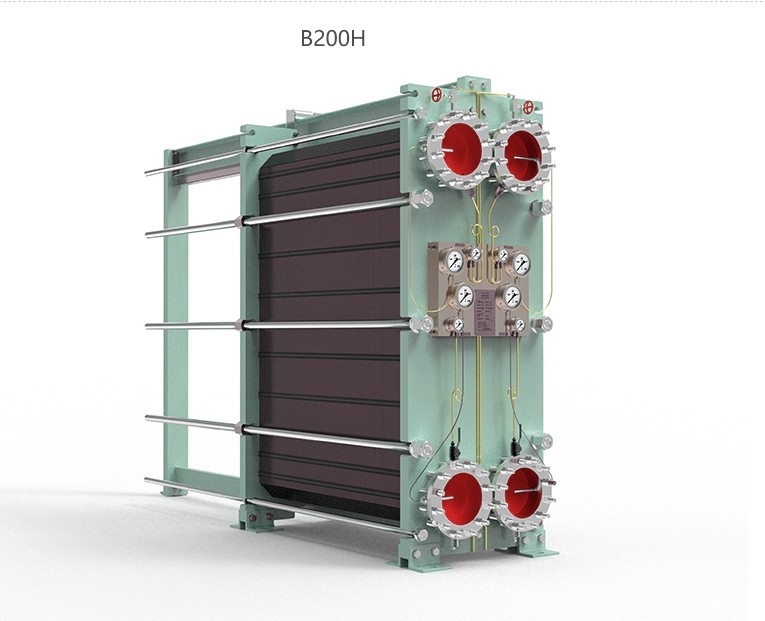

| หมายเลขรุ่น: | B200H |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 แพ็คเกจ |
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | แพ็คเกจกล่องไม้ |
| เวลาการส่งมอบ: | ภายใน 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, D/P |
| สามารถในการผลิต: | 4600 ชิ้น/เดือน |
| วัสดุ: | SUS316L | แรงดันการออกแบบสูงสุด: | 1.6 เมกะปาสคาล |
|---|---|---|---|
| โหมดการเชื่อมต่อ: | แคลมป์, หน้าแปลน, เกลียวภายนอก | ระยะเวลาการรับประกัน: | หนึ่งปี |
| โครงสร้าง: | ปะเก็น | รหัส HS: | 8419500090 |
| การใช้งาน: | อุตสาหกรรมเคมี | ||
| เน้น: | เครื่องแลกเปลี่ยนความร้อนแผ่นผสม SUS316L,SUS316L เครื่องระเหยแผ่นแผ่นประปา,อุตสาหกรรมเคมี เครื่องแลกเปลี่ยนความร้อนแผ่นประปา |
||
วัสดุสําหรับอุตสาหกรรมเคมี
เครื่องแลกเปลี่ยนความร้อนแผ่น (GPHEs)เป็นชนิดของเครื่องแลกเปลี่ยนความร้อนที่ใช้ชุดของแผ่นที่มีกระปุกในระหว่างเพื่อถ่ายทอดความร้อนระหว่างสองของเหลว นี่คือข้อมูลเกี่ยวกับเครื่องแลกเปลี่ยนความร้อนแผ่นกระปุก:
หลักการทํางาน:
GPHEs ทํางานตามหลักการของกระแสตรงข้ามกระแส โดยที่เหลวร้อนและเหลวเย็นไหลไปในทิศทางตรงกันข้ามความร้อนถูกโอนจากของเหลวร้อนไปยังของเหลวเย็นผ่านแผ่น, สะดวกโดยพื้นที่พื้นผิวใหญ่และการไหลกระแสที่วุ่นวายที่เกิดจากรูปแบบ corrugated บนแผ่น.
การออกแบบแผ่น:
แผ่นใน GPHE โดยทั่วไปทําจากสแตนเลส, ไทเทเนียม, หรือวัสดุทนทานต่อการกัดกร่อนอื่น ๆ.มันมีรูปแบบแบบกระบอกที่เพิ่มการถ่ายทอดความร้อน โดยการสร้างความวุ่นวายและเพิ่มการสัมผัสระหว่างของเหลวพล็อตถูกต้อนและกดกันพร้อมกับพัสดุประกอบในระหว่างเพื่อสร้างรัดแน่นและรักษาช่องทางการไหลแยกสําหรับสองของเหลว
กาสเกต:
กาสเกตใน GPHE ผลิตจากวัสดุ เช่น นิตรีล (NBR), EPDM, หรือ Viton ซึ่งให้ความยืดหยุ่นและทนทานระหว่างแผ่นก๊าซเกตป้องกันการผสมผสานของเหลวสองและให้แน่ใจว่าเหลวไหลผ่านช่องทางที่เกี่ยวข้องของพวกเขากล่องยังช่วยชําระค่าตอบแทนสําหรับการไม่ตรงกันของแผ่นใด ๆ และให้ความร้อนระหว่างแผ่น
การใช้งาน:
GPHEs ใช้ในอุตสาหกรรมและการใช้งานที่หลากหลายที่ต้องการการถ่ายทอดความร้อนที่มีประสิทธิภาพการแปรรูปอาหารและเครื่องดื่ม, การผลิตพลังงาน, ระบบทางทะเลและนอกทะเล, และการฟื้นฟูความร้อนที่เสีย

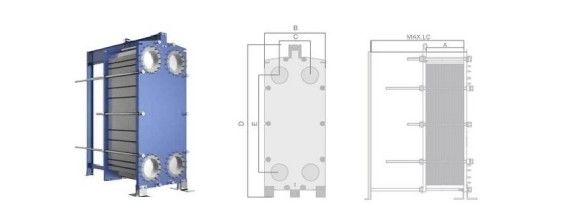

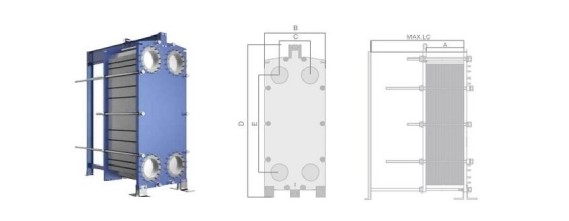

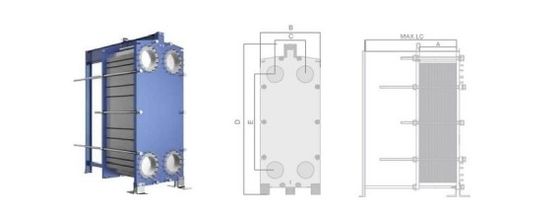

| ประเภท | A ((mm) | B(mm | C(mm | D ((mm) | E ((mm) | ความสูง (mm) (จากกลางของด้านล่างถึงพื้น) ((mm) |
MAX,LC (mm) |
เส้นทางของเครื่องเชื่อม (mm) | ความไหลสูงสุด (m3/h) | ความดันการออกแบบ (Mpa) | ขนาดสูงสุด |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N ((3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 10.0/1.6/2.5 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 10.0/1.6/2.5 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/2.5 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/2.5 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 10.0/16 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 10.0/1.6/2.5 | 500 |
| B350B | N ((3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 10.0/16 | 700 |
