| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Tenkai |
| ได้รับการรับรอง: | ISO9001-2015 |
| หมายเลขรุ่น: | UFP42A |
| จำนวนสั่งซื้อขั้นต่ำ: | แพคเกจไม้หนึ่ง |
| ราคา: | Negotiate/Competitive |
| รายละเอียดการบรรจุ: | แพ็คเกจกล่องไม้ |
| เวลาการส่งมอบ: | ภายใน 12 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, D/P ที่เห็น |
| สามารถในการผลิต: | 340 ชิ้น/วัน |
| วัสดุ: | ทองแดง | อุณหภูมิการออกแบบทองแดง: | -196 ℃-225 ℃ |
|---|---|---|---|
| แรงดันการออกแบบทองแดง MAX: | 4.5 เมกะปาสคาล | โหมดการเชื่อมต่อ: | สายด้ายชาย สายด้ายหญิง สายด้าย SAE สายด้าย |
| ระยะเวลาการรับประกัน: | 12 เดือน | โครงสร้าง: | แผ่นแลกเปลี่ยนความร้อน |
| การไหลสูงสุด: | 18ลบ.ม./ชม | แรงดันสูงสุด: | 4.5MPa |
| เชื่อม: | ประสาน | รหัส HS: | 8419500090 |
| การใช้งาน: | กระบวนการทางอุตสาหกรรม | ||
| เน้น: | การจัดลําดับการไหลของพลาตผสมผสาน,เครื่องปรับความหนาของแผ่นทับเหล็ก,อุปกรณ์ระเหยแผ่นผสมผสานหลายประการ |
||

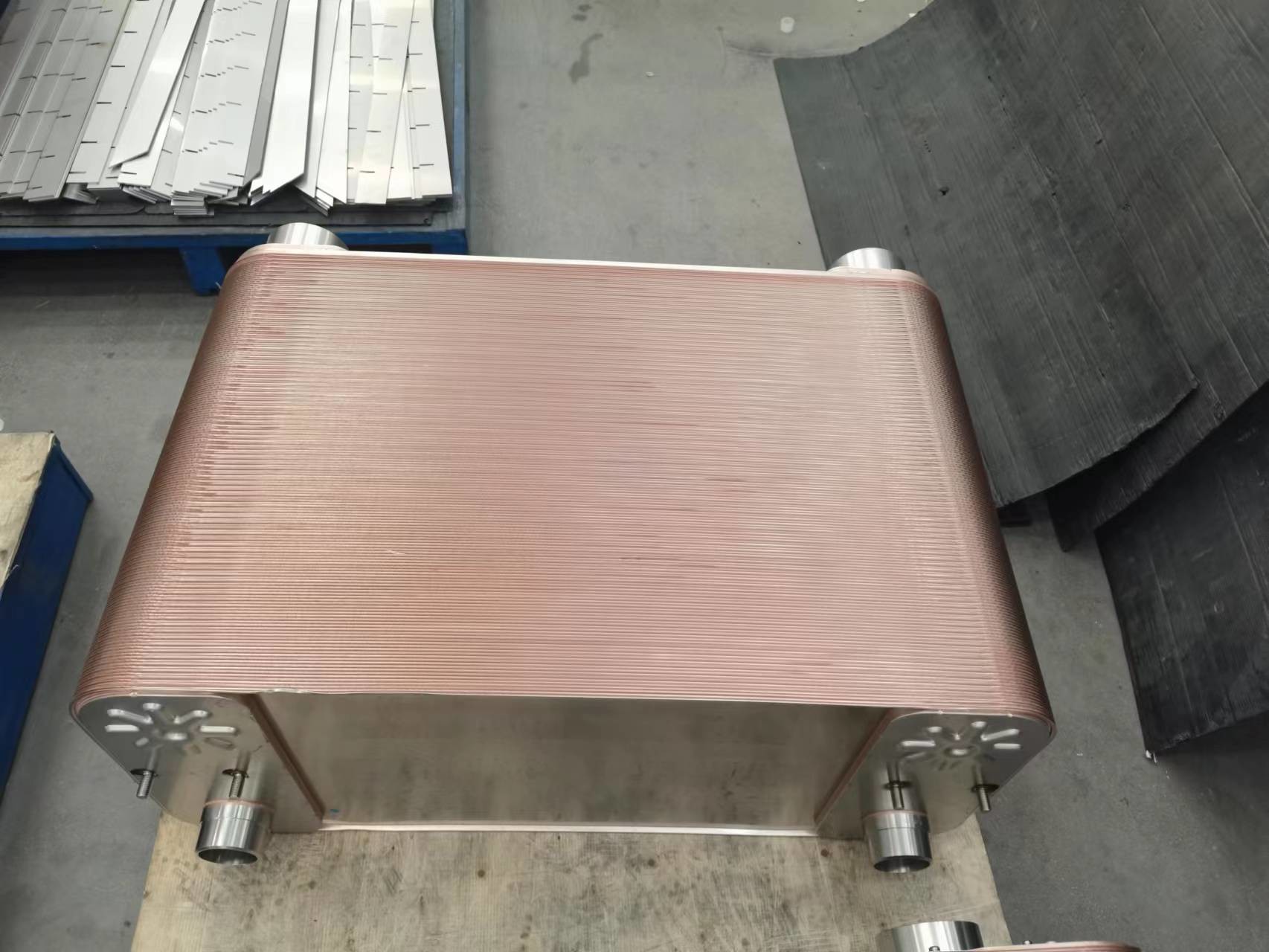

โปรไฟล์การคลื่นและการจัดระเบียบการไหลของทองแดง
คําแนะนํา:
ข้อควรระวัง: ก่อนจะเริ่มงานใด ๆ ให้แน่ใจว่าเครื่องแลกเปลี่ยนความร้อนและบริเวณรอบ ๆ เป็นที่ปลอดภัยและไม่อาจมีอันตรายใด ๆใช้อุปกรณ์ป้องกันส่วนตัว (PPE) ที่เหมาะสม เช่น ถุงมือและแว่นตา.
การ ตรวจ สอบ: ตรวจ สอบ เครื่อง แลก แปลง ความ ร้อน ของ แผ่น ทองแดง เพื่อ พบ สัญญาณ ใด ๆ ของ ความ เสียหาย, การ ตัด หรือ การรั่ว ไหล. ตรวจ สอบ ว่า มี ขยะ หรือ ผลาญ ใด ๆ บน แผ่น ที่ อาจ ส่ง ผล ต่อ ประสิทธิภาพ การ ส่ง ความ ร้อน.
ปิดและแยก: ปิดระบบอย่างปลอดภัยและแยกเครื่องแลกเปลี่ยนความร้อนจากการไหลของของเหลวปิดแวลล์ใด ๆ หรือตัดต่อการเชื่อมต่อใด ๆ เพื่อป้องกันการไหลของของเหลวระหว่างการบํารุงรักษา.
การระบายน้ํา: ระบายน้ําจากเครื่องแลกเปลี่ยนความร้อนไปยัง
ทําตามขั้นตอนที่เหมาะสม เพื่อหลีกเลี่ยงการไหลหรือปนเปื้อน
การ ถอน พล็อต ออก: ถอน พล็อต ออก ด้วย ความ ระมัดระวัง
การทําความสะอาด: ทําความสะอาดแผ่นทองแดง โดยใช้วิธีที่เหมาะสม เช่น การทําความสะอาดด้วยสารเคมี หรือการล้างด้วยเครื่องจักรกล เพื่อกําจัดความสกปรกหรือฝังติดตามคําแนะนําของผู้ผลิต หรือวิธีทําความสะอาดที่แนะนํา.
ตรวจสอบและซ่อมแซม: ตรวจสอบแผ่นเพื่อตรวจสอบความเสียหายหรือความบิดเบือนใด ๆ. เปลี่ยนแผ่นหรือกระปุกที่เสียหายด้วยแผ่นที่เหมาะสมตรวจสอบสัญญาณใด ๆ ของการเกรี้ยวหรือการบด และแก้ไขตาม.
การประกอบใหม่: วางแผ่นที่ทําความสะอาดและซ่อมแซมกลับไปในลําดับและตําแหน่งเดิมของพวกเขา
การดึงบอลท์หรือแคลมป์และการติดตั้งมันตามรายละเอียดของผู้ผลิต
การทดสอบ: ทําการทดสอบความดันเพื่อให้แน่ใจว่าไม่มีการรั่วในเครื่องแลกเปลี่ยนความร้อนที่ประกอบใหม่
การเริ่มต้นระบบ: เมื่อเครื่องแลกเปลี่ยนความร้อนได้ประกอบและทดสอบอีกครั้ง ติดต่อการไหลของของเหลวอีกครั้งและเริ่มต้นระบบติดตามผลงานและความแตกต่างของอุณหภูมิเพื่อให้แน่ใจว่าการทํางานอย่างถูกต้อง.
| ประเภท | B ((mm) | C ((mm) | D ((mm) | E ((mm) | ความหนา ((mm) | น้ําหนัก ((Kg) | ความไหลของน้ําสูงสุด (m3/h) | ความดันการออกแบบ ((Mpa) |
| UFP 10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | 3/45 |
| UFP 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | 3/45 |
| UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | 3/45 |
| UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/45 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/45 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/45 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/45 |
